1.簡介

LPRX315超低功耗遙控模塊與滾碼遙控器配合，實現遙控開門等操作。

2.產品特點

• 超低功耗，特別適合于電池供電的場合；
• 支持極低功耗模式：如果遙控模塊里沒有添加遙控器，則上電1分鐘后就進入極低功耗模式，電流<5uA；
• 支持雙窗口滾碼遙控，真正防止重放攻擊（市面上很多遙控器用了滾碼芯片，但是接收模塊卻沒有做防重放攻擊處理，其效果就跟固定碼遙控器一樣了）；
• 支持UART通信；
• 支持自定義協議通信，不占用主機的串口；

3.性能參數





4.管腳描述

管腳標號	管腳名稱	描述
1	VIN	電源正極
2	GND	電源負極
3	RXD	遙控模塊接收腳，主控MCU→遙控模塊
4	TXD	遙控模塊發送腳，遙控模塊→主控MCU
5	-	未定義
6	-	未定義
7	-	未定義





二、通信模式

LPRX315支持3種通信模式：

l UART通信：使用TXD和RXD腳進行雙向全雙工通信；

l 自定義協議：類似單總線，用兩根線進行雙向通信；

l 按鍵模式：無需跟主機通信，用遙控模塊上的設置按鍵來啟動遙控器添加和刪除，接收到有效遙控器時就發送一個脈沖給主機。



遙控模塊會保留最后一次添加遙控器時的通訊模式，此后接收到有效遙控器就會采用此通訊模式，即使重新上電也是如此。所以，如果采用UART或者自定義協議通訊，就請不要用按鍵添加遙控器。

1.UART通信協議

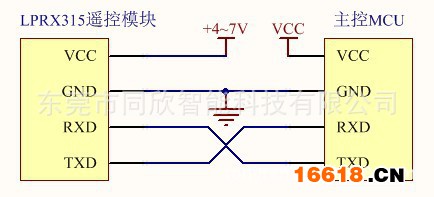

1.1 UART通信接線圖

l 串口波特率：9600。



l 主控MCU和遙控模塊的RXD/TXD交叉連接。

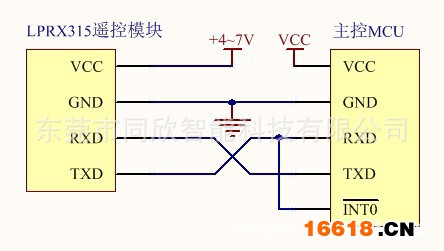

l 主控MCU的RXD腳需要有下降沿中斷喚醒功能，用以遙控接收到有效遙控器后喚醒主控MCU。如果此引腳沒有喚醒功能，可以把RXD腳同時并接到其他具有喚醒功能的引腳，如下圖所示(INT0具有下降沿喚醒功能)。



1.1幀結構



通信幀結構：









l 同步字節：作為一條命令的開始；



l 長度：指出后續字節，從命令字節開始包括校驗字節在內的長度；



l 命令：一個字節；



l 參數：N字節，例如可能是遙控器編號等；



l 校驗和：從命令字節的所有字節的累加和取反；



l 主機→遙控模塊和遙控模塊→主機都遵循上述幀結構。







特別注意：



l 主機→遙控模塊：LPRX315平時處于低功耗睡眠狀態，因此在發送數據之前，請先發送000用來喚醒遙控模塊，然后等待3毫秒再發送數據。



l 遙控模塊→主機：同樣是先發送000用來喚醒主機，延時3毫秒再發送數據。







2.自定義通訊協議

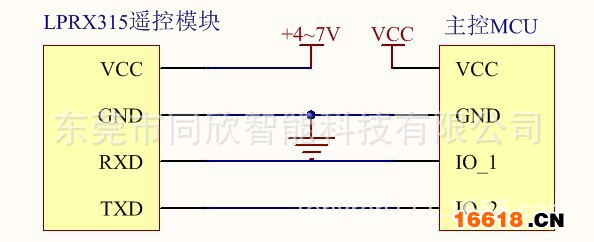

2.1接線圖





l IO_2必須具有下降沿喚醒的功能；







2.2時序圖



主機與遙控模塊之間的雙向通信都遵守下面的時序。



l 在發送數據前，先拉低通訊線4ms，然后發送數據；

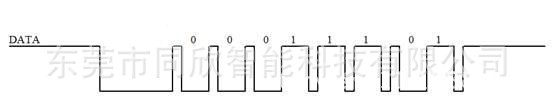

l 高電平80us低電平160us代表數據位0；



l 高電平160us低電平80us代表數據位1；



l 高電平在前，低電平在后；



l 一個字節中，先發低位LSB，再發高位。







2.3幀結構



通信幀結構：



1	2…
命令	參數	校驗和取反
1字節	N字節	1字節







l 命令：一個字節；



l 參數：N字節，例如可能是遙控器編號等；



l 校驗和：從命令字節的所有字節的累加和取反；



l 主機→遙控模塊和遙控模塊→主機都遵循上述幀結構。



l 自定義通訊幀結構跟UART幀結構不同之處在于，這里沒有同步字節05A和字節數，其它都是一樣的。







3.按鍵模式



如果不想修改主控MCU程序來與遙控模塊通訊，那么最簡單的辦法就是用按鍵模式。



1)       添加遙控器：短按一次遙控模塊上的設置按鍵，則遙控模塊上的藍燈開始閃爍。在此閃爍期間，按一下需要設置的遙控器上的任何一個按鈕，就可以添加到遙控模塊里。添加成功是藍燈長亮1秒鐘；



2)       刪除遙控器：長按遙控模塊上的設置按鍵5秒鐘，看到藍燈閃爍3次時，松開按鍵，然后會看到藍燈長亮2次，就表示所有的遙控器都被刪除了。不支持刪除單個遙控器；



3)       接收到有效遙控器：RXD腳平時為低電平，TXD腳平時為高電平。接收到有效遙控器后，RXD腳輸出500mS高電平，TXD腳輸出500mS低電平。







二、通信命令詳解



1.命令列表



	主機發送	遙控模塊應答
添加遙控	0C0		該命令發出后，模塊接收到之后馬上應答008，然后等待遙控信號10秒，收到有效遙控信號則添加
		0E0	接收成功
		0E1	添加成功，可繼續添加下一個
		0E2	存儲滿，并退出
		0E3	遙控已存在（不退出）
		0E4	指定位置非空,已經有遙控器
修改	0C1		跟添加遙控器的應答相同
刪除單個遙控	0C2		該命令發出后，模塊接收到之后馬上應答008，然后等待遙控信號10秒，收到有效遙控信號自動刪除
		0E5	刪除成功，可繼續刪除下一個
		0E6	遙控器不存在（可能已刪除），可繼續刪除下一個
刪除所有遙控	0C3
		0E8	所有遙控刪除成功
提取已存遙控器數量	0C4
		0EA	已注冊遙控器數量
提取空位數量	0C5
		0EB	空余位置數量
退出	0CF		用于退出正在進行添加或刪除過程
其他		0E9	接收到有效遙控
		0EC	參數錯誤
		0ED	超時退出
		0EF	通用返回
