半導體指紋模塊，真皮識別

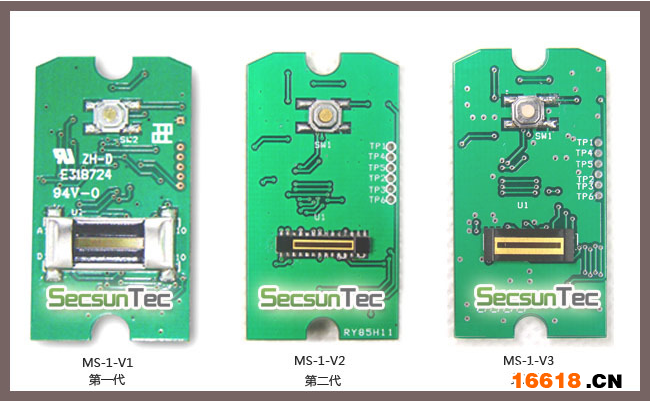

• 超級耐磨：第四代指紋采集器表面采用超堅硬的聚合物表面涂層，比之前的3代產品更加有效抵抗尖銳物品的摩擦。
• 采集快速：第四代的指紋采集器的采集速度為50CM/秒，比上一代提升了一倍的采集速度。即使是手指快速滑過，依然可以準確成像
• 真正真皮：采用電感射頻式指紋傳感器，把無線射頻信號作用于手指的真皮層，然后采集人體真皮層的電場反饋的信號，形成真正的真皮層指紋圖案。圖像清晰、準確、避免磨損的表皮對成像的影響。
• 核心升級：采用第三代指紋DSP處理器，PCB板上同時支持串行接口和USB口兩種接口。指紋處理速度更加快捷。
• 內建存儲：前三代采用外置指紋指紋存儲器，第四代把指紋存儲內建到DSP處理器中，避免指紋模板被外部復制，提高安全性能。
• 應用迅速：模塊內置全套指紋處理算法，通過串口或者USB口進行功能調用
• 用途廣泛：模塊能快速集成到指紋鎖/指紋保險箱等脫機系統或者PC聯機系統

USB接口為4位的連線,分別是
VCC,D-,D+,GND

1) 硬件連接

模塊通過串行通訊接口，可直接與采用3.3V的單片機進行通訊：模塊數據發送腳（2腳TD）接上位機的數據接收端（RXD）, 模塊數據接收腳（3腳RD）接上位機的數據發送端（TXD）。若需與RS-232電平（例如：PC機）的上位機進行通訊，請在模塊與上位機之間增加電平轉換電路（例如：MAX232電路）。

2) 串行協議

采用半雙工異步串行通訊。默認波特率為9600bps，可通過命令設置為9600～115200bps。傳送的幀格式為10位，一位起始位，8位數據（低位在前）和一位停止位，無校驗位。

3) 上電延時時間

模塊上電后，約需500mS時間進行初始化工作。在此期間，模塊不能響應上位機命令
