超小體積，擦刮式，真皮識別指紋鎖模塊，MS-2V4

賽生科技長期致力于指紋各領域產品的應用研發和生產，該SSL-4K模塊的指紋傳感器小板采用獨立小板設計，傳感器板尺寸僅僅為25.2*8.2mm，非常方便安裝在各個領域的產品上，例如：指紋鎖、指紋保險箱、指紋門禁、指紋控制器等等。而且采用了超低功耗的電源設計，靜態電流小于2uA，很適合使用電池供電的產品。

一、產品特點：

1) 優異的指紋采集：采用美國AuthenTec電感式真皮識別傳感器，發射射頻信號直接采集皮膚真皮層的圖案，避免了手指表皮磨損對指紋圖案的影響。接受的滑動速度為50CM/S，是全世界采集速度最快的指紋傳感器。

2) 快速的指紋算法：采用BioQuick指紋算法，使得指紋識別時間少于0.3秒。拒真率少于千分之一，誤判率少于十萬分之一。

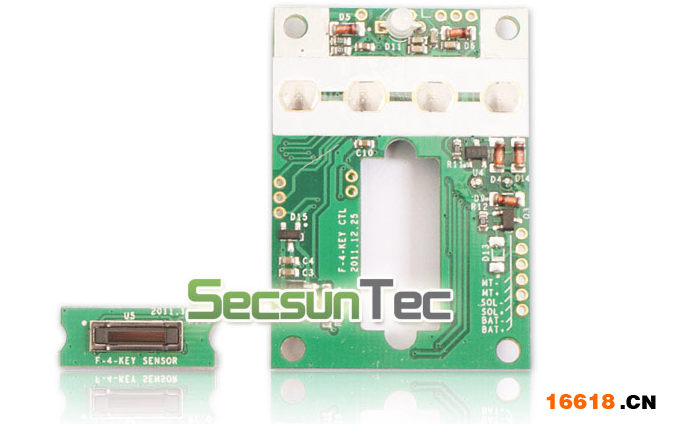

3) 超小體積：傳感器板尺寸僅僅為25.2*8.2mm。帶4鍵密碼的控制主板尺寸為34*48mm。安裝非常方便靈活。

4) 分體式設計：傳感器板和控制主板分離式設計，通過寬度為5mm，厚度為0.12mm的FFC排線連接。

5) 密碼功能：還備有密碼開鎖功能，有6~12位的密碼開鎖功能。

二、 規格說明：

1) 鍵盤：4位鍵盤(0,1,2,3四個數字按鍵）

2) 開關檢測：復位開關

3) 指紋容量：250枚

4) 燈光提示：綠燈、紅燈

5) 聲音提示：蜂鳴器聲音提示

6) 報警電壓：4.8V

7) 拒真率：0.1%

8) 認假率：0.001%

9) 比對時間：<0.3秒

10) 電　　源:：4.5~7V DC

11) 功 耗：靜態功耗<2uA,動態功耗<180mA

12) 門開關檢測：關門斜舌檢測

13) 密碼功能設定：設定是否能用密碼開門

14) 內開門開關；當內開門開關被按下后，可以直接輸出電磁鐵信號開門

15) 蜂鳴器：蜂鳴器的標準震蕩頻率是2731Hz.

三、 主板對外接口：

1. 按鍵開關：

1) 前面板:4個鍵盤；分別是0,1,2,3

2) 背面板:

l 復位開關引腳（2pin）：當引腳被短路后，上電后按啟動按鈕,模塊恢復到初始狀態。

l 密碼跳線焊盤（2pin）：一個密碼跳線焊盤，當焊盤開路時，模塊具有密碼開門功能。當密碼焊盤短路時，只能使用指紋開門，不能使用密碼開門

l 斜舌檢測開關（2pin）：檢測斜舌頭是否被按下，斜舌開關為常開

l 4位鍵盤擴展接口（5pin）：把4個按鍵延長輸出，2個公共端

l 電磁鐵驅動輸出

2.I/O接口：電源和驅動輸出接口

四、 功能概述：

1) 開門方式：具有兩種開門方式

a) 指紋

b) 密碼

2) 用戶管理：具有兩級用戶管理

a) 管理員：4名管理員可以添加/刪除用戶，指紋開門

b) 普通用戶：246名普通用戶不能添加/刪除用戶，只能指紋開門

3) 登記指紋：

a) 管理員：錄入的前四枚指紋用戶為管理

b) 普通用戶：經管理員授權登記的用戶為普通用戶

4) 刪除指紋：

a) 管理員可刪除普通用戶指紋

b) 系統復位時，刪除所有指紋并且回復原始密碼

5) 密碼管理:

a) 密碼可選擇在6至12間自行設定，初始密碼為”00112233”

b) 用戶可自行修改6至12位密碼
