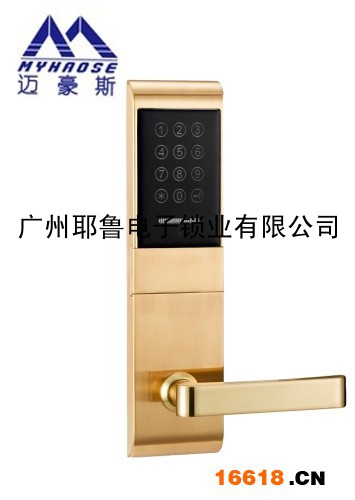

密碼感應卡獨立式門鎖

       簡介

密碼加Mifare卡辦公室、家用智能安全門鎖是M1卡一卡通系統組成部分之一，其使用的Mifare卡可以用在其他一卡通設備上。

本門鎖系統功能強大，使用靈活方便，（第二代居民身份證可以設置為開門卡，選配）可實現一卡多門、一門多卡的開門方式，并可將門鎖設置成常開狀態，房門假鎖（門沒有鎖好）時，門鎖會自動報警提示。密碼、開門卡全部由用戶自己刪除和配制，最大限度地減少安全漏洞。本系統采用Mifare卡，是一種普及型感應卡（如小區停車場等）。本門鎖適用于現代化辦公室、寫字樓，高級小區公寓、別墅等。Mifare卡密碼辦公室、家用門鎖系統有以下兩種開門模式：

Ø        獨立式：?jiǎn)为?dú)使用Mifare卡或密碼可以開門。

Ø        組合式：Mifare卡和密碼同時使用才可以開門。

注：1.本系統的門鎖出廠初始化后的管理密碼為12345678，開門模式為獨立式。

1.1.從獨立式切換到組合式操作如下：

輸入8位管理密碼按鑰匙鍵后再按6號鍵蜂鳴器長鳴5聲，紅藍燈閃爍，再按鑰匙鍵確認，蜂鳴器“嘀”長響一聲，切換成功。若退出則按*號鍵;

1.2.從組合式切換到獨立式操作如下：

刷管理卡后輸入8位管理密碼按鑰匙鍵，再按6號鍵蜂鳴器長鳴5聲，紅藍燈閃爍，再按鑰匙鍵確認，蜂鳴器“嘀”長響一聲，切換成功。若退出則按*號鍵;

2.在組合模式下，若先讀卡（或先輸入密碼后按鑰匙鍵）則“嘀”一聲指示燈藍燈閃爍，然后輸入開門密碼按鑰匙鍵（或讀卡）藍燈亮開門。

Mifare卡片功能的操作指南

⑴ 管理卡

功能：設置和刪除有效開門卡；可以開門。

⑵ 開門卡

功能：開門及設置通道鎖

⑶         機械匙

功能：緊急開門、配管理卡。

一、        設置管理卡、刪除管理卡

1．1在門鎖初始化（按PCB板開關約3秒后長鳴一聲，松開手指，綠燈快閃進入配管理卡狀態，此時讀的卡即為管理卡，成功蜂鳴器“嘀”長響一聲。同時注銷原來的管理卡。最多可以設主控卡2張。

1．.2用機械匙開門，并保持機械匙在開鎖狀態約3秒后長鳴一聲，綠燈快閃進入配管理卡狀態（開鎖狀態是指鎖芯的斜舌和大方舌都縮入鎖體內），松開機械匙，此時讀卡即為管理卡，成功蜂鳴器“嘀”長響一聲，同時注銷原來的管理卡。最多可以設主控卡2張。

二、       配開門卡

2．1進入配匙狀態

讀管理卡，蜂鳴器“嘀”的響一聲，電機轉動，藍燈閃爍，此時可以開門，開門后燈滅。若沒有開門就進入配匙狀態，此時讀的卡即為開門卡。5秒內門鎖如果沒有檢測到有效的感應卡，則蜂鳴器“嘀、嘀”兩聲短鳴，配匙結束。

2．2配匙操作過程

進入配匙狀態后，用感應卡接近門鎖的感應區，配匙成功蜂鳴器“嘀”長響一聲。重復此操作可以配其它的開門卡。如果此卡已經存在，則蜂鳴器發出“嘀嘀”的2聲短鳴。最多可以配200張卡。

三、        刪除開門匙

3．1 刪除單個開門卡

把管理卡靠近感應區讀兩次，則蜂鳴器發出“嘀”的一聲長鳴，紅燈閃爍，把要?jiǎng)h除的開門卡靠近感應區讀一次，‘嘀’一聲短鳴，表示該卡已經被刪除。重復此操作可以刪除其它的開門卡。如果此卡不存在，則蜂鳴器發出“嘀嘀”2聲短鳴。

3．2刪除單個遺失開門卡

把管理卡靠近感應區讀三次，則蜂鳴器發出“嘀、嘀”的兩聲長鳴，紅燈閃爍，把遺失卡的前一張開門卡靠近感應區讀一次，‘嘀’一聲短鳴，表示該遺失卡已經被刪除。如果是第一張開門卡遺失，則在此壯態下讀最后的一張開門卡。

3．3 刪除所有開門卡

把管理卡靠近感應區讀五次，則蜂鳴器發出“嘀、嘀、嘀”的三聲長鳴，紅燈閃爍，最后‘嘀、嘀’兩聲，刪除完成，即注銷原來所有的開門卡。原有效開門卡不能再開鎖，只有通過主控匙重新配匙后方可開鎖。

   注：添加新的開門卡總是從最前面刪除卡的位置往后排。

四、       開門

4．1 感應卡匙開門

用有效的感應卡接近門鎖的感應區，蜂鳴器“嘀”的一聲，馬達動作，藍燈亮，提示鎖已開。門鎖檢測到開門動作后，自動鎖門；如果沒有檢測到開門動作，5秒鐘后，綠燈滅，也自動鎖門。

注：

①      如果感應卡不是有效的開門匙，則“嘀、嘀、嘀”的三聲短鳴，紅燈亮。

② 如果電壓不足，則蜂鳴器“嘀、嘀、嘀、嘀、嘀”連響五聲，紅燈亮。第一次低電壓提示后，仍可以開門200次以上，為了保證門鎖的正常使用，應及時更換電池。

4．2機械鑰匙開門

在電子系統出現故障（如電池壓不足）都可用機械鑰匙開鎖。

五、        關門報警提示

5．1門沒有鎖上報警

    當門關上但斜舌沒有出來或只出來一部分，俗稱“假鎖”時，門鎖會發出1分種的警報聲以及紅燈閃爍，重新鎖好后警報停止。

六、   常開（通道）設置

6．1通道設置：

按住后把手，把鎖舌收回來，保持不動，刷開門卡或者管理卡，蜂鳴器長叫一聲，紅燈閃1下，馬達開門動作，門處于常開（通道狀態）。

6．2解除通道狀態：

按住后把手，把鎖舌收回來，保持不動，刷開門卡或者管理卡，蜂鳴器短叫一聲，綠燈閃1下，馬達關門動作，門鎖上（解除通道狀態）。

注：當門鎖處于常開狀態時，用開門卡開門，“嘀”1聲短聲，然后亮紅燈。但門鎖電機不會動作，因?yàn)榇藭r(shí)門已處于常開狀態。

密碼功能的操作指南

⑴ 管理密碼

功能：設置和刪除有效開門密碼并可開門。

⑵ 開門密碼

功能：開門

一、        更改管理密碼、

1．1輸入原8位密碼后按1號鍵蜂鳴器長鳴一聲，紅藍燈閃爍，此時輸入新的密碼后按鑰匙鍵蜂鳴器長鳴一聲確認后再次輸入密碼后按鑰匙鍵藍燈亮，蜂鳴器長鳴二聲則管理密碼修改成功。如第二次輸入密碼錯誤按鑰匙鍵后蜂鳴器“嘀、嘀、嘀、嘀、嘀”5聲后重新輸入。若退出則按*號鍵。

1.2用機械匙開門，并保持機械匙在開鎖狀態約3秒（開鎖狀態是指鎖芯的斜舌和大方舌都縮入鎖體內），蜂鳴器“嘀”的長響一聲、紅藍燈閃爍，松開鑰匙，此時輸入8位密碼后按鑰匙鍵蜂鳴器長鳴一聲確認后再次輸入密碼后按鑰匙鍵藍燈亮，蜂鳴器“嘀、嘀”長響二聲，則此密碼為新的管理密碼。

二、       配開門密碼

輸入8位管理密碼按鑰匙鍵后再按8號鍵蜂鳴器長鳴一聲，藍燈閃爍，此時輸入6位密碼后按鑰匙鍵蜂鳴器長鳴一聲確認后再次輸入剛輸?shù)拿艽a后按鑰匙鍵藍燈亮，蜂鳴器長鳴兩聲則開門密碼設置成功。如第二次輸入密碼錯誤則按鑰匙鍵蜂鳴器“嘀、嘀、嘀、嘀、嘀”5聲后重新輸入。重復此操作可以配其它的開門密碼。如果此密碼已經存在，則蜂鳴器發出“嘀嘀嘀”的三聲短鳴。最多可以配50個開門密碼。若退出則按*號鍵。

三、        刪除或修改開門密碼

3．1刪除單個開門密碼

輸入8位管理密碼后按4號鍵蜂鳴器長鳴一聲，紅燈閃爍，輸入要?jiǎng)h除該密碼的前一組開門密碼，‘嘀’一聲短鳴，刪除成功。如果要?jiǎng)h除第一組開門密碼，則在此壯態下輸入最后的一組開門密碼。若退出則按*號鍵。

3．2 刪除所有開門密碼

輸入8位管理密碼后按0號鍵蜂鳴器長鳴一聲，紅燈快速閃爍后再按鑰匙鍵確認則蜂鳴器發出“嘀、嘀、嘀”的三聲長鳴，紅藍燈閃爍，最后‘嘀、嘀’兩聲，刪除完成，即注銷原來所有的開門密碼。若退出則按*號鍵。

3．3修改開門密碼

   輸入原6位開門密碼后按1號鍵蜂鳴器長鳴一聲，紅藍燈閃爍，此時輸入新的6位密碼后按鑰匙鍵蜂鳴器長鳴一聲確認后再次輸入密碼后按鑰匙鍵藍燈亮，蜂鳴器長鳴三聲則開門密碼修改成功，原開門密碼失效。如第二次輸入密碼錯誤則按鑰匙鍵蜂鳴器“嘀、嘀、嘀、”嘀、嘀5聲后重新輸入。若退出則按*號鍵。

   注：添加新的開門密碼總是從最前面刪除密碼的位置往后排。

四、       開門

4．1 管理密碼開門

輸入管理密碼后按鑰匙鍵，蜂鳴器“嘀”一聲，馬達動作，藍燈亮，提示鎖已開。門鎖檢測到開門動作后，自動鎖門；如果沒有檢測到開門動作，5秒鐘后，藍燈滅，也自動鎖門。

4．2開門密碼開門

    輸入開門密碼后按鑰匙鍵，蜂鳴器“嘀”一聲，馬達動作，藍燈亮，提示鎖已開。門鎖檢測到開門動作后，自動鎖門；如果沒有檢測到開門動作，5秒鐘后，藍燈滅，也自動鎖門。

注：連續5次輸入錯誤密碼鎖鍵盤5分鐘

②      如果是無效的密碼，則蜂鳴器發出“嘀、嘀、嘀”的三聲短鳴，紅燈亮。

② 如果電壓不足，則蜂鳴器“嘀、嘀、嘀、嘀、嘀”連響五聲，紅燈亮。第一次低電壓提示后，仍可以開門200次以上，為了保證門鎖的正常使用，應及時更換電池

五、門鈴聲音的設置（有門鈴模塊時）

      本門鎖可自行設置多達27種門鈴聲音。輸入管理員密碼按鑰匙鍵  后，再按3號鍵，在此狀態下，每按一次3號鍵，門鈴聲音自動變?yōu)橄乱环N，確定門鈴聲音后按*鍵退出即可。

六、特別提示：

6．1為了你的財產安全，我們?cè)诖颂貏e提醒您門鎖安裝完成后請立即修改管理碼并刪除所有開門密碼；同時用任一張管理卡清除所有開門卡（管理卡是2張），然后再根據需要用管理卡配開門卡。

6．2為了提高安全性，本系統支持開門亂碼功能。比如：正確的密碼為123456，可以在此密碼的前、后任意增加數字（密碼最多不超過12位），如012123456798

6．3機械鑰匙是設置管理卡和管理密碼的關鍵，又可以應急開鎖，我們建議須由專人負責妥善保管。

主要功能特點：

Ø         卡片類型: Mifare感應卡

Ø         觸摸按鍵密碼輸入

Ø         微波方式檢測卡片靠近

Ø         開鎖方式可自行設置：Mifare卡和密碼可獨立開鎖/Mifare卡和密碼同時使用才能開鎖

Ø         卡片在鎖上設定，無需系統軟件，最多可設2張管理卡，200張開門卡

Ø         密碼可自行修改，最多可設一個管理密碼，50個開門密碼

Ø         密碼支持亂碼輸入，最長可輸入12位

Ø         可設置通道

Ø         門“假鎖”報警

Ø         低壓報警提示

Ø         電池供電，可外接應急電源

主要技術指標：

Ø         工作電壓: 6.0V（4節堿性電池）

Ø         靜態功耗: ＜100uA

Ø         動態功耗: ＜200mA

Ø         電池壽命: 10個月以上（4節5#正品堿性電池）

Ø         低電壓提示: 4.5V

Ø         讀卡距離: >25mm

Ø         工作溫度: 0℃—70℃

Ø         工作濕度: ≤80%
