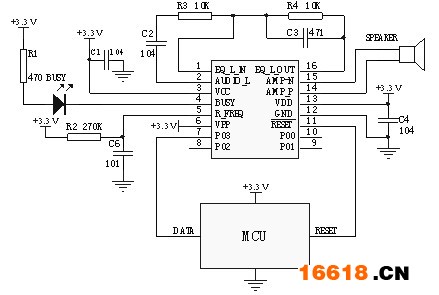

串口控制模式下:單片機跟語音芯片的工作電壓均為3.3V,原理圖如下:

B方案8腳OTP方案WTN5系列：
      WTN5系列是8腳的OTP語音芯片，體積更小，現有WTN5055、WTN5025、WTN5085三種芯片，（語音長度分別為55s、25s、85s）, WTN5055、WTN5085已投入市場，即將推出WTN5025、。音頻采樣率最高可達44.1kHz,16級音量控制，兩種音頻輸出方式.PWM輸出和DAC輸出。精準的+/-1%內部震蕩，不需要加外部震蕩，具備超低功耗待機。
（1） 工作電壓：2.2V~5.5V；（需根據供電電壓設定芯片為3V或5V，后續有詳解）
（2） 待機模式下，靜態電流小于1uA
（3） 精準的+/-1%內部震蕩，還提供外部震蕩便于調速有低壓復位(LVR=1.8V)看門狗計時、I/O復位功能
（4） PWM純音頻輸出，可直接驅動喇叭和蜂鳴器，DAC音頻輸出，可外接功放
（5） 內置看門狗；
（6） 具備串口控制模式：一線串口，兩線串口（最多可以加載255段語音, 后續有詳解）
（7） 支持BUSY狀態輸出功能
選型注意：
1. 芯片的供電電壓、控制方式和輸出方式在燒寫程序時已經設定好，不可以再次更改，訂做芯片時需要和業務員說明應用要求。
2. 使用串口控制方式時，最多可以加載254段語音，如要使用音量調節指令EO~EFH則相應的減少16段語音。
芯片電壓的設定決定了內部LDO的打開和關閉。注意芯片電壓設定需和供電電壓及電路接線必須匹配，否則會導致芯片損壞或不工作

C方案8腳OTP方案WTN4：
該系列芯片包括WTN4045、WTN4065、WTN4105（6KHz 采樣時語音長度分別為45s、65s、105s）等語音芯片。WTN4 為多功能單芯片CMOS 語音合成4 位元為控制器。提供一通道的語音輸出，有一組高音質的PWM 來直推喇叭。語音合成方式采用高音質ADPCM 演算法，音頻采樣率最高可達44.1KHz 。精準的+/-1%內部震蕩，不需要加外部震蕩，具備超低功耗待機。
（1） 工作電壓：2.2V~5.5V；（需根據供電電壓設定芯片為3.3V或5V，后續有詳解）。
（2） 具有待機模式，可節省功耗，靜態電流小于1uA。
（3） PWM純音頻輸出，可直接驅動喇叭和蜂鳴器。
（4） 高音質ADPCM語音合成演算法，可以經由簡單的調整采樣位數來提升音質。
（5） 精準的+/-1%內部震蕩，內置低壓復位(LVR=1.8V)和看門狗，支持BUSY狀態輸出功能。
（6） 具備一線串口控制模式，兩線串口控制模式；數脈沖控制模式。
選型注意：
芯片的供電電壓、控制方式，在寫程序時已經設定好，不可以再次更改，訂做芯片時需要和業務員說明應用要求。芯片電壓的設定決定了內部LDO 的打開和關閉。注意芯片電壓設定需和供電電壓及電路接線必須匹配，否則會導致芯片損壞或不工作


D方案WT588D可重復擦除語音方案：

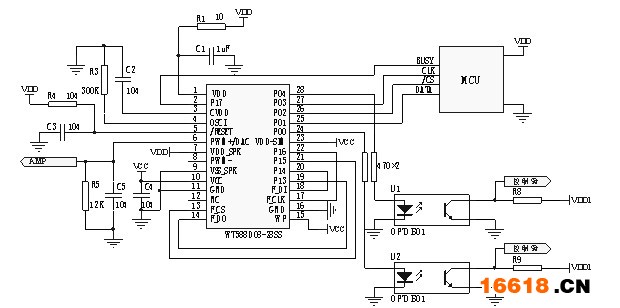

電路圖中，由MCU通過三線串口發送命令控制WT588D08/16播放語音，同時利用F5H跟F6H切換WT588D08/16的IO擴展輸出。實現播放語音的時，能夠讓W(xué)T588D08/16的IO口P00、P04控制外圍的器件進行動作。IO擴展輸出應用的優勢在于充分利用MCU有限的IO資源，合理的使用WT588D08/16作為控制端。

備注:控制方式有:一線串口.三線串口.按鍵…等.可根據客戶定制.
