傳感器技術特點：
采用光學非球面呈像技術，減少圖像畸變；
光學玻璃，增強產品抗磨損，抗劃傷能力；
解決干，濕手指問題；
解決環境光干擾；
產品低功耗：2UA-60MA；
可解決假指紋膜識別；
|

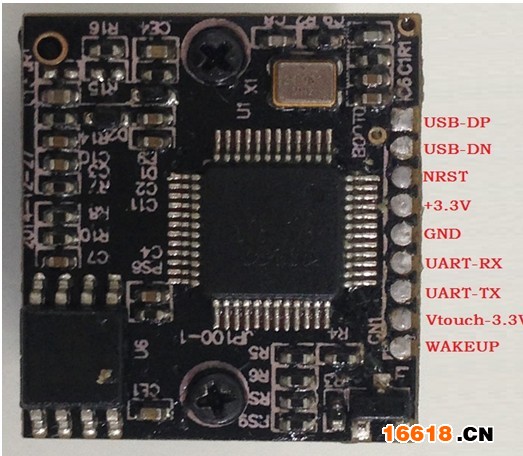

引腳號 |
信號名稱 |
信號描述 |
注釋 |
|
1 |
WAKEUP |
喚醒 |
|
|
2 |
Vtouch-3.3V |
感應電源 |
|
|
3 |
UART_TX |
本模塊發送輸出端 |
UART 串口通訊 3.3V TTL電平 |
|
4 |
UART_RX |
本模塊接收輸入端 |
|
|
5 |
GND |
接地 |
|
|
6 |
+3.3V |
電源正 3.3V |
|
|
7 |
NRST |
本硬件模塊復位輸入，低有效 |
|
|
8 |
USB_DN |
USB D- |
|
|
9 |
USB_DP |
USB D+ |
|
![9PC%0K(W]U$V7RVE`8(YTW3](http://m.288yc.com/file/upload/201605/05/160907565797.jpg)
傳感器技術參數
|
采集儀 |
光學指紋采集儀 |
|
傳感器 |
GC0308(VGA 640*480 1/6Inch) |
|
窗口尺寸 |
19mm*22mm |
|
實際采集面積 |
15mm*18mm |
|
電源 |
3.3V供電 |
|
電流 |
2uA-60mA |
|
光源 |
藍光 |
|
抗靜電電壓 |
>15KV |
|
外觀 |
黑色 |
|
工作環境 |
溫度-30°C -85°C 相對濕度：10%-90% |
|
儲存環境 |
溫度-40°C -90°C 相對濕度：10%-90% |
參數說明
|
項目 |
參數 |
注釋 |
|
處理器（CPU） |
Core: 32-bit ARM Cortex-M3，108MHz, RAM:96KB,Flash memory:1MB |
|
|
特征值大小 |
498 字節（Byte） |
|
|
采集圖像大小 |
242*266像素 |
|
|
指紋容量 |
1700枚 |
|
|
誤識率（FAR） |
< 0.001 %（Security Level：3 ） |
|
|
拒識率（FRR） |
< 0.1 %（Security Level：3 ） |
|
|
比對模式 |
1:N 識別/ 1:1 驗證 |
|
|
安全等級 |
1-5可設置，默認：3 |
|
|
響應時間 |
指紋比對0.6s左右 |
|
|
1:N 識別時間（1700枚滿容量注冊）:0.7~1.3s |
|
|
|
通訊接口 |
USB2.0 或 UART（3.3V-TTL logic） |
|
|
串口通訊參數 |
起始位：1，停止位：1, 奇偶校驗：無，支持如下波特率： 9600/19200/38400/57600/115200/230400/460800/921600 出廠值為：115200 |
|
|
供電 |
輸入電壓: 3.3V , 最大電流:< 110mA |
|
|
工作環境 |
溫度：-10 ℃- 60 ℃ 濕度：20%– 80% |
|
|
支持的操作系統 |
Windows or Android |
|
