| 型號 | 結構說明 |
| MG1621 | 無上鎖功能 |
| MG1623 | 有上鎖功能(室內旋鈕開關鎖,室外硬幣開關鎖) |
| MG1624 | 配置全銅鎖芯(室內旋鈕開關鎖,室外鑰匙開關鎖) |
| 型號 | 顏色分類 |
| MG1624-1 | 鍍鎳 |
| MG1624-2 | 鍍鉻 |
| MG1624-3 | 金色 |
| MG1624-4 | 亞光黑 |
| 客戶指定顏色 |

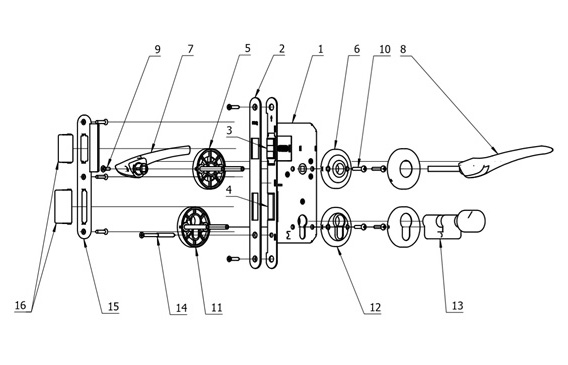

| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 鎖體 | 9 | 執手固定螺絲 |
| 2 | 鎖體面板 | 10 | 面板固定螺絲 |
| 3 | 斜舌 | 11 | 鎖芯外面板 |
| 4 | 方舌 | 12 | 鎖芯內面板 |
| 5 | 執手外面板 | 13 | 鎖芯 |
| 6 | 執手內面板 | 14 | 鎖芯固定螺絲 |
| 7 | 外執手 | 15 | 鎖扣板 |
| 8 | 內執手 | 16 | 鎖扣盒 |

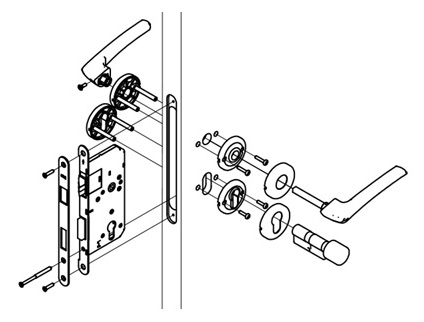

安裝說明:

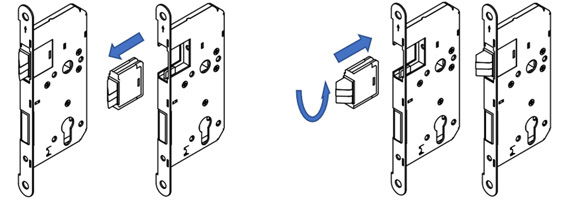

1.確定開門方向,將鎖體放進已開好的孔內,斜舌在上,方舌在下,斜舌的斜面對準關門的方向(如果斜面方向錯誤,可以將斜舌從鎖體內拔出,旋轉180°插入鎖體),然后裝上鎖體面板收緊螺絲。

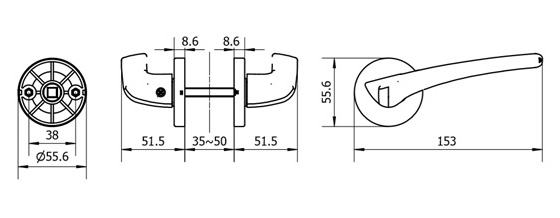

2.安裝執手面板,收緊螺絲。將裝有方條的外執手穿過鎖體方孔連接內執手,收緊螺絲。

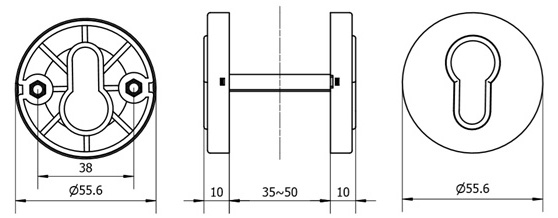

3.安裝鎖芯面板,收緊螺絲。將鎖芯沿著內面板的鎖孔透過鎖體及外面板,然后用鎖芯螺絲從鎖體面板處固定好鎖芯。

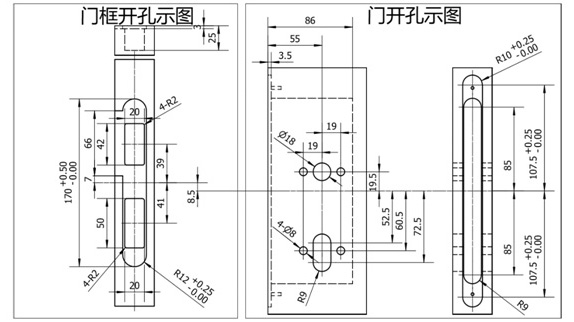

4. 在門框對應的位置上安裝鎖扣板(確認好開門的方向后,將扣板盒安裝在扣板上),并使鎖舌和方舌均能自由伸縮(注:鎖扣板和鎖體的中心線偏至8.5毫米)。
5. 安裝后測試:
先用鑰匙或者旋鈕開啟方舌是否順暢。旋轉執手,用手將斜舌向斜舌斜面方向按壓,斜舌可以自由翻倒,并且可以順暢按于鎖體內,并會順暢彈出。不旋轉執手時,按壓斜舌,不能出現翻轉現象。方舌和斜舌開啟均靈活,此時鎖體安裝完畢;若開啟不靈活,應重新調定各部件。
